BMW 740LI F02- 漏油檢修&駕駛員輔助系統故障查修

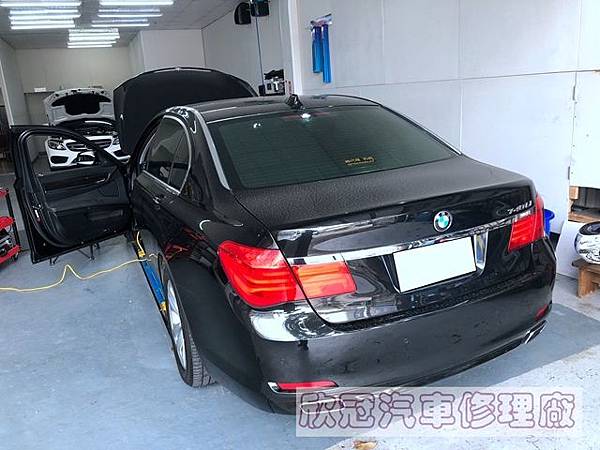

車主反映時常看到停車處底下會有漏油現象及左邊輔助鏡頭無畫面。

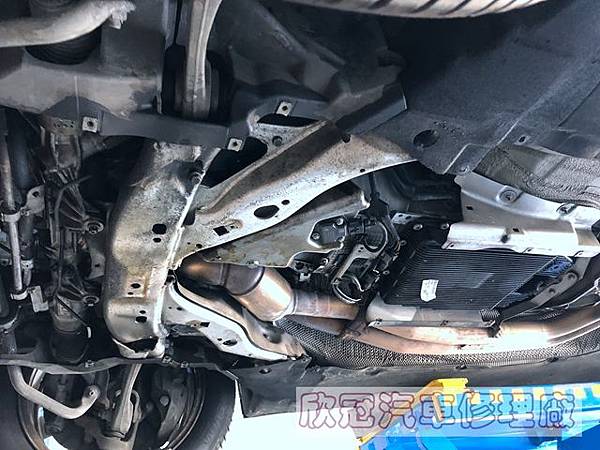

經過檢查後,確定漏油處為引擎油底殼以及引擎曲軸後油封。

2019-07-19 12.06.01.jpg2019-07-22 11.25.30.jpg

以BMW來說因為引擎墊片橡膠老化導致漏油是很普遍的現象,處理的方法很簡單,只需要更換新的墊片就可以了。

困難的地方在於想要更換墊片或是油封,必須拆除一堆東西,工程十分浩大。

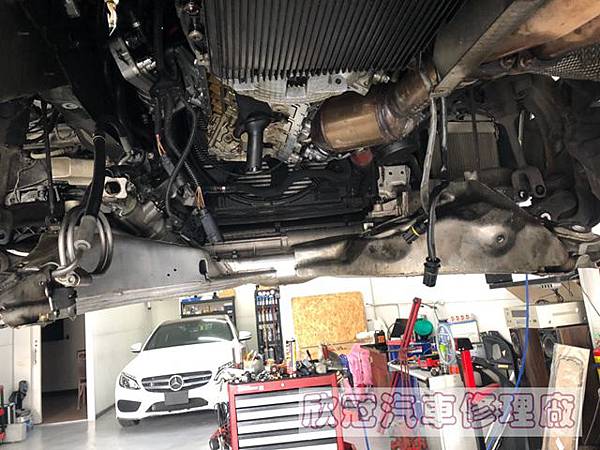

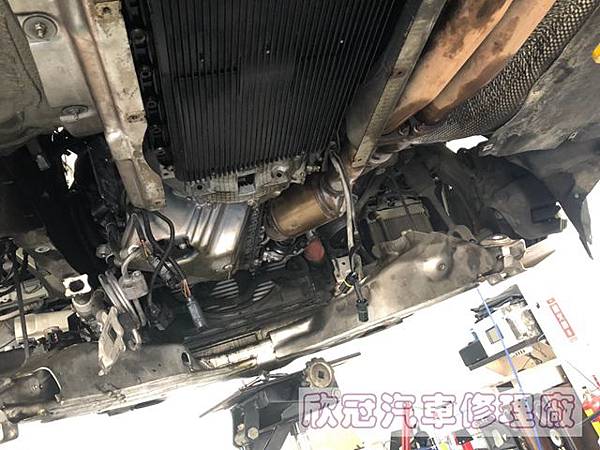

首先更換引擎油底殼墊片,因為需要將引擎的油底殼拆除,因此前橋大樑必須鬆開放低。


大7漏水漏油_190731_0013.jpg2019-07-22 12.31.36.jpg

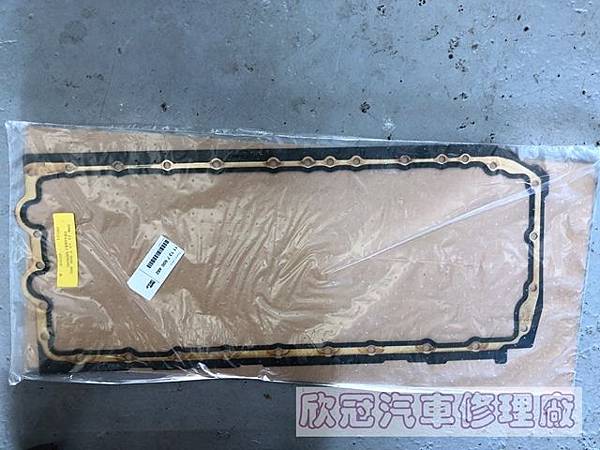

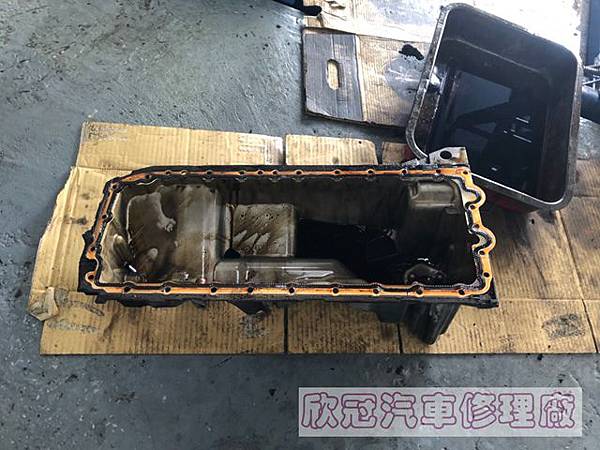

將引擎油底殼拆除後用清洗油將油泥清除乾淨,安裝新的油底殼墊片。

新的油底殼墊片為正廠零件,在耐用性上比起一般副廠零件還要好上許多。

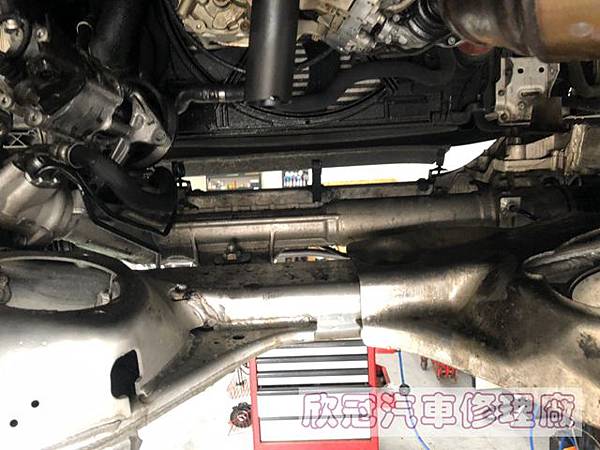

在安裝引擎油底殼之前還需要將大樑周圍的油泥清洗乾淨,任何小細節都不能馬虎。

大7漏水漏油_190731_0020.jpg2019-07-22 12.56.27.jpg

處理完引擎油底殼漏油的部分之後,接著著手更換引擎曲軸後油封。

引擎曲軸後油封,顧名思義就是位在引擎後方,想要更換這個油封並不簡單,因為它剛好位在引擎與變速箱接合的地方,必須將整顆變速箱拆除後才有辦法更換到。

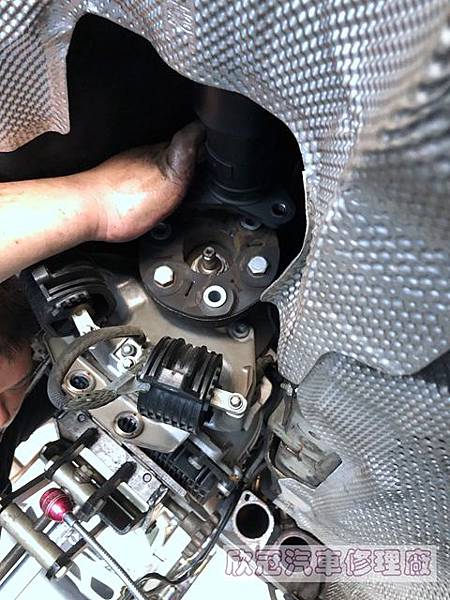

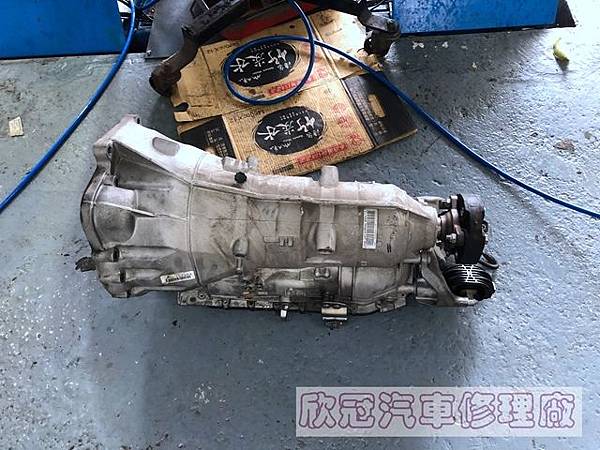

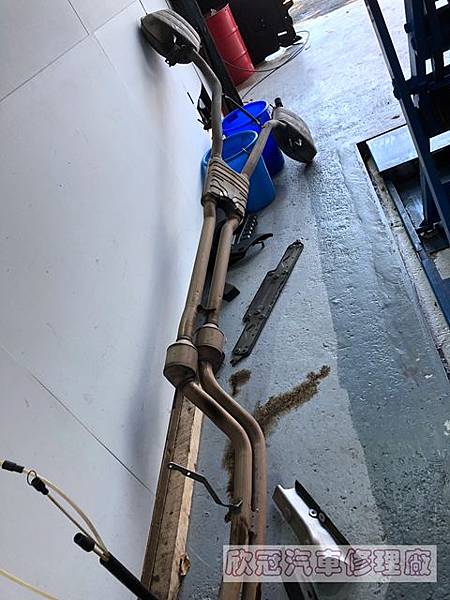

首先將變速箱拆除,變速箱拆除的工程浩大,必須將排氣管以及傳動軸拆除後才能開始拆除變速箱本體。



2019-07-22 12.34.20.jpg2019-07-22 12.35.02.jpg

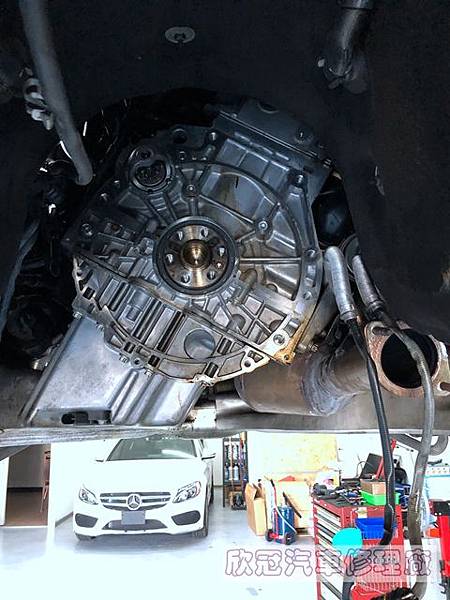

將變速箱拆除後便能看到引擎曲軸後油封。

2019-07-22 13.19.18.jpg大7漏水漏油_190731_0008.jpg

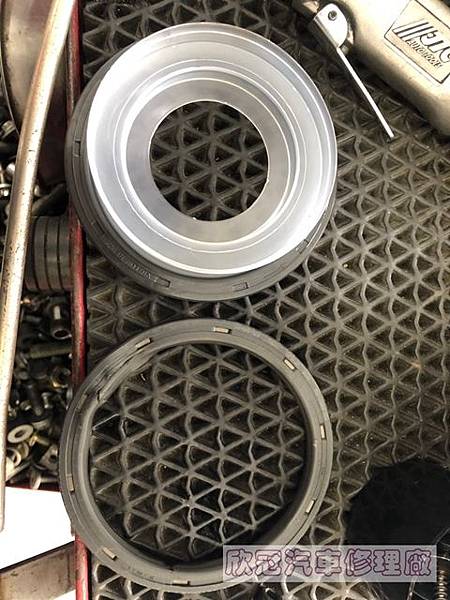

將新的油封安裝上去之前,一樣將引擎後方的油泥清洗乾淨,雖然變速箱裝上去後看不到,但是不能因為嫌麻煩而省略掉。

因為拆除變速箱會拆到變速箱油管,因此變速箱安裝回去之後,必須發動引擎測試,並且確定變速箱油量足夠無異常。

確定沒有在出現漏油的現象之後,接著處理駕駛員輔助系統的故障。

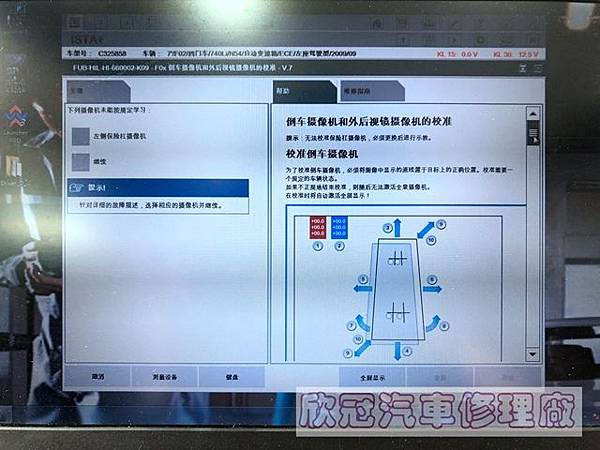

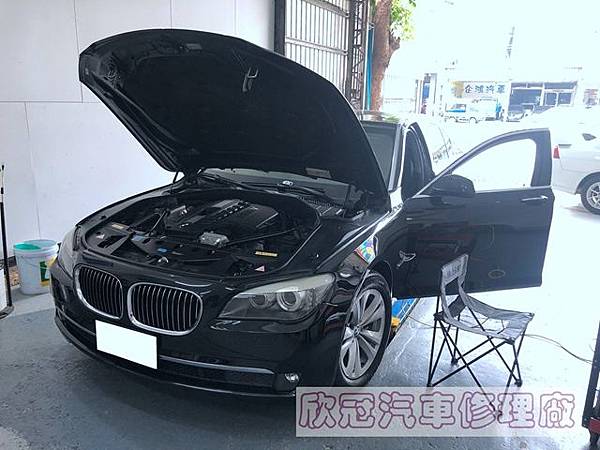

接上原廠診斷電腦,確定故障為環景系統鏡頭訊號異常。

2019-07-19 12.05.49.jpg2019-07-19 12.06.21.jpg

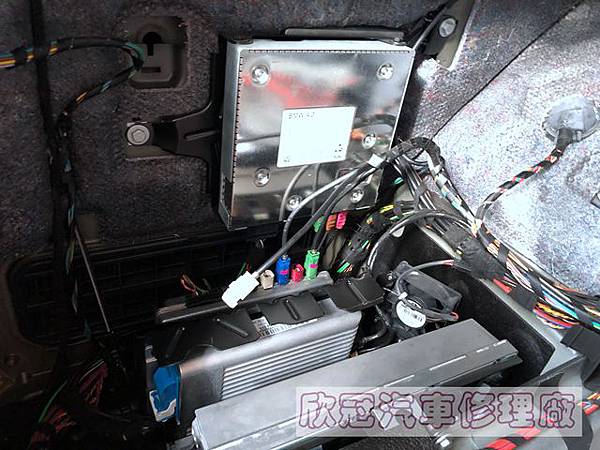

開啟電路圖進行電路檢修,最後確定為環景鏡頭線路氧化。

2019-07-19 16.20.55.jpg

維修完畢後進行測試,畫面恢復正常,鏡頭可正常作動。
